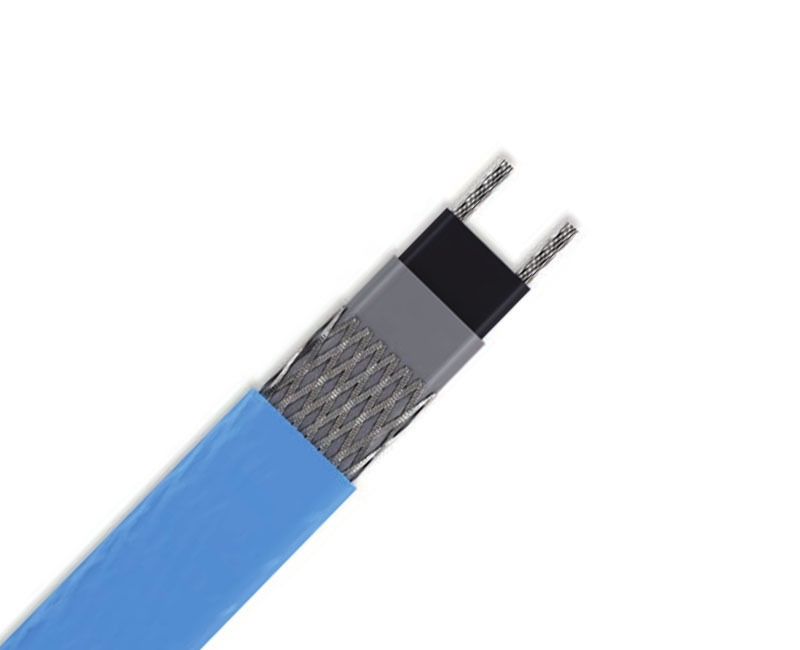

33HTР2-ВТ саморегулирующийся нагревательный кабель

Автоматически регулирует тепловыделение в ответ на изменение температуры трубы
Может быть отрезан нужной длины без ущерба для характеристик
Не перегреется и не перегорит даже при самопересечении

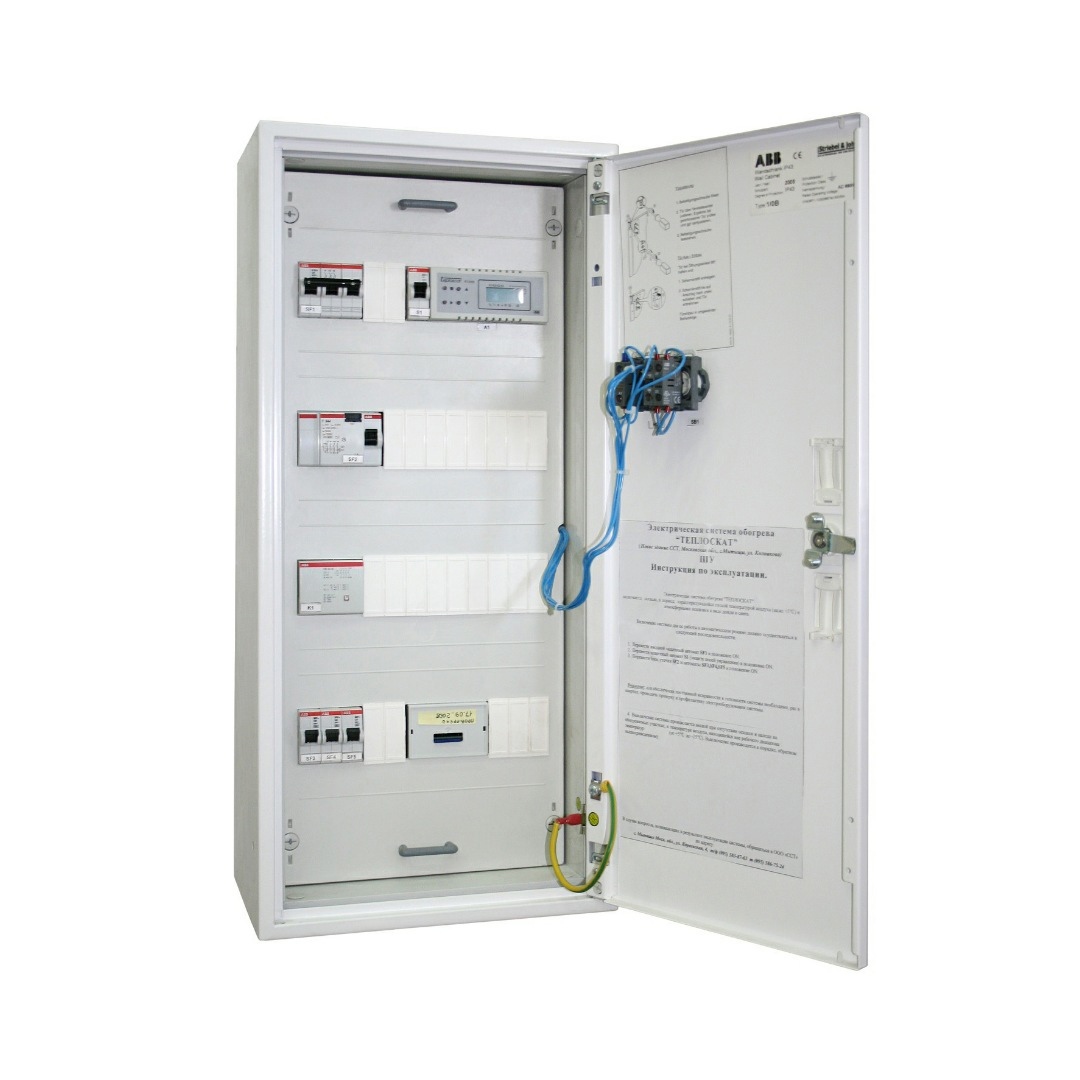

Полный набор средств управления и вспомогательных принадлежностей
Рабочее напряжение ~220–240 В (по заказу ~110–120 В)
Применяется для обогрева труб и резервуаров, для систем антиобледенения "Теплоскат"

Варианты исполнения

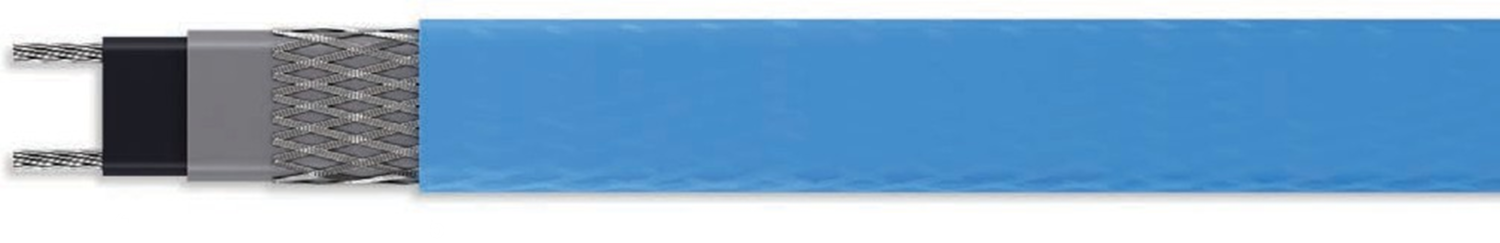

HTР...BТ - Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок обеспечивает дополнительную защиту.
HTР...BP - Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в  местах, где могут присутствовать коррозионные химические растворы или пары.

Tехнические характеристики
Максимальная рабочая температура: 65 °С
Максимальная допустимая температура без нагрузки (1000 часов суммарно): 85 °С
Диапазон температур окружающей среды: -60…+55 °С
Минимальная температура HTР...BТ монтажа: HTР...BP -30 °С -60 °С
Электропитание (~110–120 В по заказу): ~220–240 В
Ех-маркировка: 1Ех е IIС Т3...Т6 Gb X
Температурный класс: Т6
Степень защиты от внешних воздействий по ГОСТ: 14254-96 IP67
Максимальное сопротивление защитной оплетки не более: 10 Oм/км

Информация для заказа
Пример: 33HTР2-BT
Линейная мощность 33 Вт/м (согласно IEC 60079-1-30)
Tип саморегулирующегося нагревательного кабеля: НТ – низкотемпературный
Вариант исполнения кабеля: Р – коммерческое применение
Напряжение питания: 1 – ~110–120 В, 2 – ~220–240 В
Материал оплетки: В – медная луженая проволока
Материал наружной оболочки: T – термопластичный эластомер, P – фторполимер

Особенности
HTР – это саморегулирующийся нагревательный кабель промышленного качества, который используется для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров.
Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
Кабель HTP одобрен для использования в безо- пасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р МЭК 60079- 0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля.
Кабель HTР не будет перегреваться или перегорать, даже когда его от- дельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на из- менение температуры.
Установка нагревательного кабеля HTР проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Тип кабеля	Температура включения °С	Напряжение 230В
Тип кабеля	Температура включения °С			16A	20A	32A	40A
10НТР2-ВТ(ВР)	10	205	205	205	-
		0	180	205	205	-
		-10	152	205	205	-
		-20	123	165	198	-
		-30	98	145	195	-
		-40	94	118	170	-
15НТР2-ВТ(ВР)	10	145	162	162	-
		0	127	147	162	-
		-10	114	132	162	-
		-20	82	111	160	-
		-30	70	101	160	-
		-40	60	90	135	-
25НТР2-ВТ(ВР)	10	88	117	126	-
		0	76	101	121	-
		-10	65	89	119	-
		-20	50	70	105	125
		-30	48	66	101	125
		-40	45	62	98	125
33НТР2-ВТ(ВР)	10	70	90	108	-
		0	61	77	101	-
		-10	53	66	96	-
		-20	45	58	85	105
		-30	41	52	84	105
		-40	37	49	79	105
40НТР2-ВТ(ВР)	10	56	73	91	-
		0	48	63	83	-
		-10	40	55	78	-
		-20	31	47	72	-
		-30	24	35	52	-
		-40	24	34	51	-

Дополнительные изделия
(заказываются отдельно)

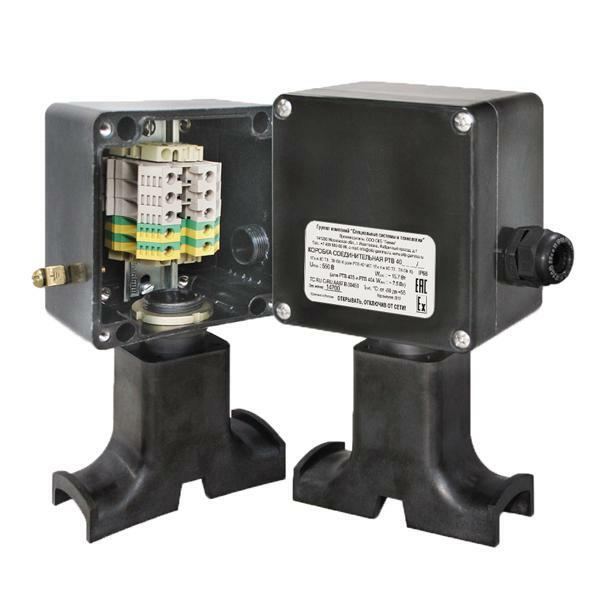

Коробки соединительные серии РТВ (РТО) 401, 402; РТВ(РТО)601,602

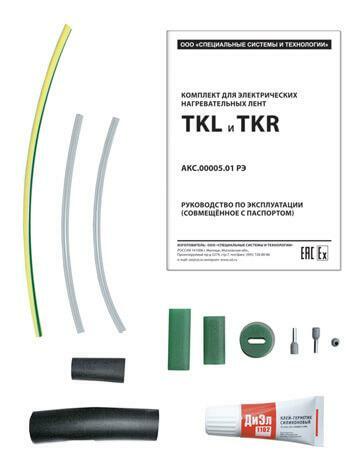

Комплект TKR соединительный для ввода в коробку
Комплект TKR/j соединительный для ввода в коробку без концевой заделки
Комплект TKT/M для соединения с установочным проводом (без использования коробок, до +125 °С)
Комплект СР-6 для соединения двух нагревательных кабелей (в том числе для ремонта)

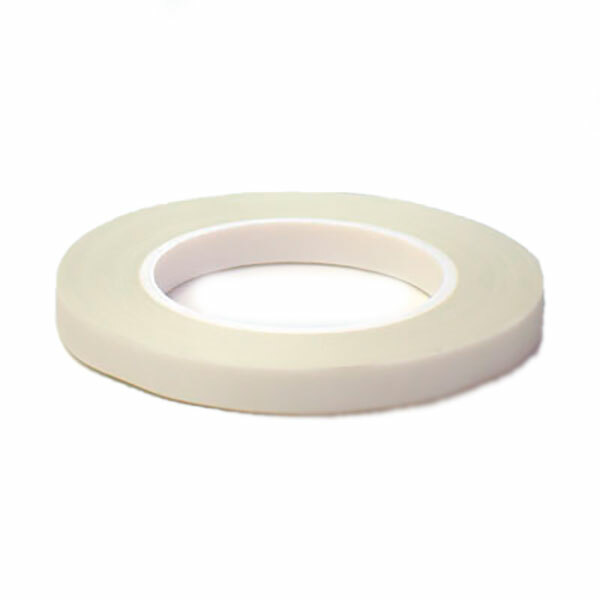

Крепежные элементы для фиксации кабеля

Тип	Номинальный размер, мм	Масса, кг/100 м	Минимальный радиус изгиба, мм
HTР...BT	13,2×6,1	14,24	25
HTР...BP	12,8×5,7	15,19	25

Саморегулирующийся нагревательный кабель (лента) НТР

Каталог кабеля НТР

Подробности сертификации

№ Sira 17ATEX3335U

№ Sira 18ATEX3038X

№ IECEx CCVE 17.0006U

№ IECEx CCVE 17.0007X

№ 16.00338.120

№ TC RU C-RU.АА87.В.00340

№ С-RU.ПБ37.В.02047.

Tехнические характеристики

Масса и габариты

Информация для заказа

Пример: 33HTР2-BT

1. Линейная мощность 33 Вт/м (согласно IEC 60079-1-30)

2. Tип саморегулирующегося нагревательного кабеля: НТ – низкотемпературный

3. Вариант исполнения кабеля: Р – коммерческое применение

4. Напряжение питания: 1 – ~110–120 В, 2 – ~220–240 В

5. Материал оплетки: В – медная луженая проволока

6. Материал наружной оболочки: T – термопластичный эластомер, P – фторполимер

Особенности

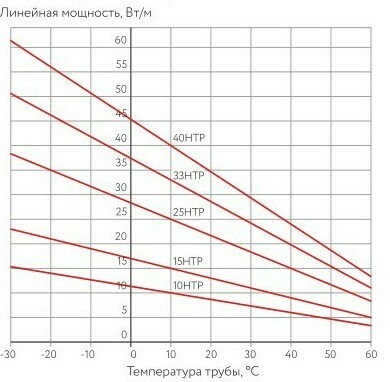

Температурные характеристики

Максимальная длина нагревательной секции, м

Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

* В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется.
